Zakres cen: od 3638,00 zł do 11490,00 zł brutto
Ditec CROSS to seria automatyki do bram przesuwnych do 3500 kg przeznaczona do zastosowań komercyjnych, przemysłowych i mieszkaniowych, gwarantująca maksymalne bezpieczeństwo i niezawodność. Dostępna w różnych wariantach, wyposażona w całkiem nowy sterownik 230V AC lub innowacyjną jednostkę sterującą opartą na technologii inwerterowej
Do bram przesuwnych do 1800 kg.
Do intensywnego użytku.
Mechaniczne lub magnetyczne wyłączniki krańcowe.
Sterownik LCA85 (w zestawie).
Do bram przesuwnych do 2000 kg.
Do bardzo intensywnego użytku.
Inwerter i magnetyczne wyłączniki krańcowe.
Sterownik LCU43A (w zestawie).
Do bram przesuwnych do 3500 kg.
Do bardzo intensywnego użytku.
Inwerter i magnetyczne wyłączniki krańcowe. Sterownik LCU43B (w zestawie).
Dyrektywa w sprawie kompatybilności elektromagnetycznej
Dyrektywa w sprawie urządzeń radiowych
(Aneks II-B; Aneks II-A; Aneks I-Rozdział 1)
Ograniczenie substancji niebezpiecznych
Ograniczenie substancji niebezpiecznych

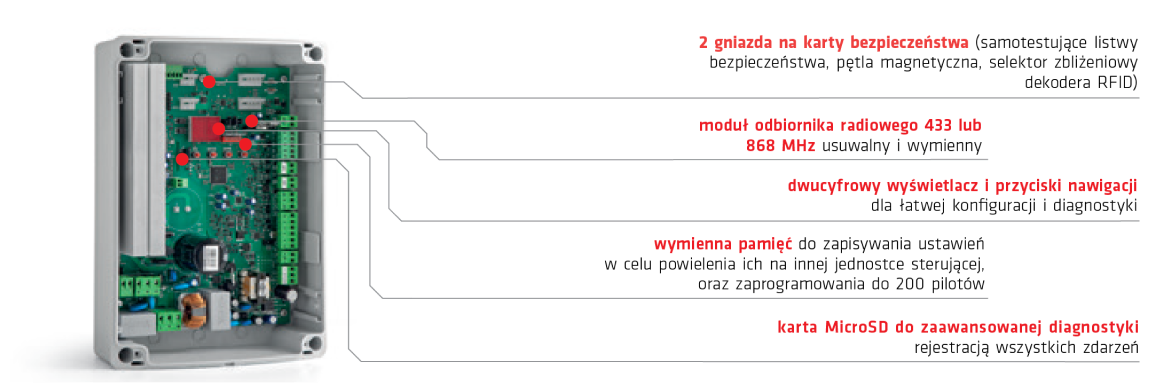

Zaawansowany cyfrowy panel sterowania LCA85, w który wyposażone są CROSS18EP i CROSS18VEP, pozwala na idealne zarządzanie ruchem bramy we wszystkich jego fazach. Dzięki innowacyjnemu opatentowanemu systemowi stałej kontroli położenia (Ditec Virtual Encoder) możesz idealnie zarządzać położeniem, precyzyjnie i bezpiecznie.
Menu kreatora umożliwia szybką i prostą konfigurację panelu sterowania podczas uruchamiania: wystarczy wybrać logikę działania (ze spowolnieniem lub bez), kierunek otwierania, opcję automatycznego zamykania, wczytać do 200 pilotów i gotowe!
montażyści mogą regulować ponad 100 parametrów, korzystając z łatwego menu, wyświetlacza i przycisków nawigacyjnych
oszczędność energii: zmniejszone zużycie poprzez ograniczenie poboru prądu przez akcesoria w trybie czuwania
zintegrowana diagnostyka z licznikami i rejestrem ostatnich alarmów
zaawansowane zarządzanie ruchem: zwiększony moment przy starcie, przyspieszenie na początku ruchów otwierania i zamykania, wykrywanie przeszkód, odwracanie ruchu lub zatrzymanie na przeszkodzie
regulacja siły
regulowana czułość siły nacisku na przeszkodę zarówno podczas normalnej pracy, jak i podczas końcowego dojazdu przy otwieraniu i zamykaniu
automatyczna regulacja przyspieszenia: przy niskiej temperaturze sterownik zwiększa początkowy moment obrotowy, jednocześnie skracając czas przyspieszania
testowanie urządzeń bezpieczeństwa
2 dedykowane wejścia dla pozycji otwarcia i zamknięcia do automatycznego testowania oporowej listwy bezpieczeństwa (8,2kΩ)
osobne wyjścia dla akcesoriów 24V AC i 24V DC
2 programowalne wyjścia 24V DC dla akcesoriów takich jak światło wewnętrzne, lampa ostrzegawcza, lampa otwarcia oraz wyjście aktywne, w zależności od stanu bramy i sposobu użytkowania
funkcja dużego natężenia ruchu: opóźnia automatyczne zamykanie w przypadku kolejnych żądań otwarcia (np. w godzinach szczytu w osiedlu mieszkaniowym), aby skrócić czas oczekiwania i ograniczyć przegrzewanie się oraz zużycie silnika
| Częstotliwość radiowa | 433,92 MHz w standardowej konfiguracji 868,35 MHz z ZENPRS lub z BIXPR2 |
| Wymienny moduł odbiornika 433,92 MHz –> 868,35 MHz | ■ |
| Zasilanie sieciowe | 230V AC – 50/60 Hz |
| Pobór prądu silnik | 3.5A (LCU43A) – 4A (LCU43B) |
| Pobór prądu akcesoria 24V DC and 24V AC | maks. 0,5A |
| Kontrola zakresu pracy | wirtualny enkoder i wyłączniki krańcowe |
| Oszcędność energii (tryb GREEN) | zmniejszone zużycie przy czuwaniu* |
| Temperatura pracy | -20°C ÷ +55°C w warunkach standardowych (-35°C ÷ +55°C z systemem NIO) |
| Stopień ochrony panelu elektrycznego | IP55 |
| Sterowanie otwieraniem | ■ |
| Sterowanie otwieraniem częściowym | ■ |
| Sterowanie zamykaniem | ■ |
| Sterowanie zatrzymywaniem | ■ |
| Sterowanie powolnym przesuwem | ■ |
| Praca bez podtrzymania do wyboru | ■ |
| Praca bez podtrzymania tylko przy zamykaniu. Automatyczne otwieranie | ■ |
| Zarządzanie automatycznym zamykaniem | ■ |
| Oporowa listwa bezpieczeństwa 8,2kΩ | ■ w pozycjach otwartej i zamkniętej |
| Lampa ostrzegawcza | 24V DC |
* Ograniczenie zużycia przez akcesoria w stanie czuwania
| Ilość programowalnych wyjść 24V DC | 2 |
| lampa ostrzegawcza otwartej bramy (ON/OFF) | ■ |
| lampa ostrzegawcza otwartej bramy z proporcjonalnym trybem błyskania | ■ |
| lampa wewnętrzna | ■ |
| lampa ostrzegawcza 24V DC LED | ■ |
| kontrolka stanu dla alarmu stop, bezpieczeństwa, konserwacji | ■ |
| Konfiguracja funkcji programowalnych | wyświetlacz i przyciski nawigacji |
| Regulacja siły | ■ (elektronika) |
| Nacisk na przeszkodę | regulowany |
| Prędkość | regulowana |
| Hamowanie/zwalnianie | ■ |
| Przestrzeń zbliżania przed krańcówkami | regulowana |
| Czas automatycznego zamykania | regulowany |
| Zarządzanie przy dużym ruchu | ■ |
| Zintegrowana rejestracja danych (liczniki i zapis alarmów) | widoczne na wyświetlaczu |
| Rozszerzona rejestracja danych na MicroSD (szczegółowa rejestracja każdego zdarzenia) | ■ |
| Aktualizacja oprogramowania | przez MicroSD lub Amigo SW i USBPROG |
| Stop bezpieczeństwa (stop awaryjny) | ■ |
| Zabezpieczenie zamykania (zawracanie) | ■ |
| Funkcja testu bezpieczeństwa (dla zabezpieczeń samotestujących) | ■ |
| ODS – system wykrywania przeszkód (zatrzymuje lub zawraca bramę po wykryciu przeszkody) | ■ |
| NIO – system przeciw zamarzaniu | ■ |
| Czujnik pętli magnetycznej | ■ z modułem LAB9 |
CROSS20VEI i CROSS35VEI są wyposażone w sterownik 230V AC 50/60Hz w technologii inwerterowej w obudowie IP55
Menu kreatora umożliwia szybką i prostą konfigurację panelu sterowania podczas uruchamiania: wystarczy wybrać logikę działania (ze spowolnieniem lub bez), kierunek otwierania, opcję automatycznego zamykania, wczytać do 200 pilotów i gotowe!
wysoka prędkość: 30 cm/s dla bram do 2000 kg i 25 cm/s dla bram do 3500 kg, w zgodzie z wszystkimi aktualnymi normami
ochrona przed przegrzaniem dla płyty i silnika
oszczędność energii: zmniejszone zużycie poprzez ograniczenie poboru prądu przez akcesoria w trybie czuwania
2 dedykowane wejścia dla pozycji otwarcia i zamknięcia do automatycznego testowania oporowej listwy bezpieczeństwa (8,2kΩ)
funkcja Power Boost: w razie potrzeby panel sterowania automatycznie zapewnia większy ciąg
dedykowany terminal dla prostego i szybkiego połączenia par Ditec CROSS 20 lub Ditec CROSS 35 w konfiguracji master/slave w celu zsynchronizowanego sterowania automatyką podwójną lub śluzową
zintegrowana diagnostyka z licznikami i zapisem ostatnich alarmów na wyświetlaczu
zaawansowana diagnostyka: zdarzenia można zapisywać na karcie MicroSD (brak w zestawie), a następnie analizować za pomocą oprogramowania Ditec Amigo (bezpłatne), aby starannie rozwiązywać problemy
| Częstotliwość radiowa | 433,92 MHz w standardowej konfiguracji 868,35 MHz z ZENPRS lub z BIXPR2 |
| Wymienny moduł odbiornika 433,92 MHz –> 868,35 MHz | ■ |
| Zasilanie sieciowe | 230V AC – 50/60 Hz |
| Pobór prądu silnik | 3.5A (LCU43A) – 4A (LCU43B) |
| Pobór prądu akcesoria 24V DC and 24V AC | maks. 0,5A |
| Kontrola zakresu pracy | wirtualny enkoder i wyłączniki krańcowe |
| Oszcędność energii (tryb GREEN) | zmniejszone zużycie przy czuwaniu* |
| Temperatura pracy | -20°C ÷ +55°C w warunkach standardowych (-35°C ÷ +55°C z systemem NIO) |
| Stopień ochrony panelu elektrycznego | IP55 |
| Sterowanie otwieraniem | ■ |
| Sterowanie otwieraniem częściowym | ■ |
| Sterowanie zamykaniem | ■ |
| Sterowanie zatrzymywaniem | ■ |
| Sterowanie powolnym przesuwem | ■ |
| Praca bez podtrzymania do wyboru | ■ |
| Praca bez podtrzymania tylko przy zamykaniu. Automatyczne otwieranie | ■ |
| Zarządzanie automatycznym zamykaniem | ■ |
| Oporowa listwa bezpieczeństwa 8,2kΩ | ■ w pozycjach otwartej i zamkniętej |
| Lampa ostrzegawcza | 24V DC |
* Ograniczenie zużycia przez akcesoria w stanie czuwania
| Ilość programowalnych wyjść 24V DC | 2 |
| lampa ostrzegawcza otwartej bramy (ON/OFF) | ■ |
| lampa ostrzegawcza otwartej bramy z proporcjonalnym trybem błyskania | ■ |
| lampa wewnętrzna | ■ |
| lampa ostrzegawcza 24V DC LED | ■ |
| kontrolka stanu dla alarmu stop, bezpieczeństwa, konserwacji | ■ |
| Konfiguracja funkcji programowalnych | wyświetlacz i przyciski nawigacji |
| Regulacja siły | ■ (elektronika) |
| Nacisk na przeszkodę | regulowany |
| Prędkość | regulowana |
| Hamowanie/zwalnianie | ■ |
| Przestrzeń zbliżania przed krańcówkami | regulowana |
| Czas automatycznego zamykania | regulowany |
| Zarządzanie przy dużym ruchu | ■ |
| Zintegrowana rejestracja danych (liczniki i zapis alarmów) | widoczne na wyświetlaczu |
| Rozszerzona rejestracja danych na MicroSD (szczegółowa rejestracja każdego zdarzenia) | ■ |
| Aktualizacja oprogramowania | przez MicroSD lub Amigo SW i USBPROG |
| Stop bezpieczeństwa (stop awaryjny) | ■ |
| Zabezpieczenie zamykania (zawracanie) | ■ |
| Funkcja testu bezpieczeństwa (dla zabezpieczeń samotestujących) | ■ |
| ODS – system wykrywania przeszkód (zatrzymuje lub zawraca bramę po wykryciu przeszkody) | ■ |
| NIO – system przeciw zamarzaniu | ■ |
| Czujnik pętli magnetycznej | ■ z modułem LAB9 |
Dostępne w czterech wersjach:
long life to your installations

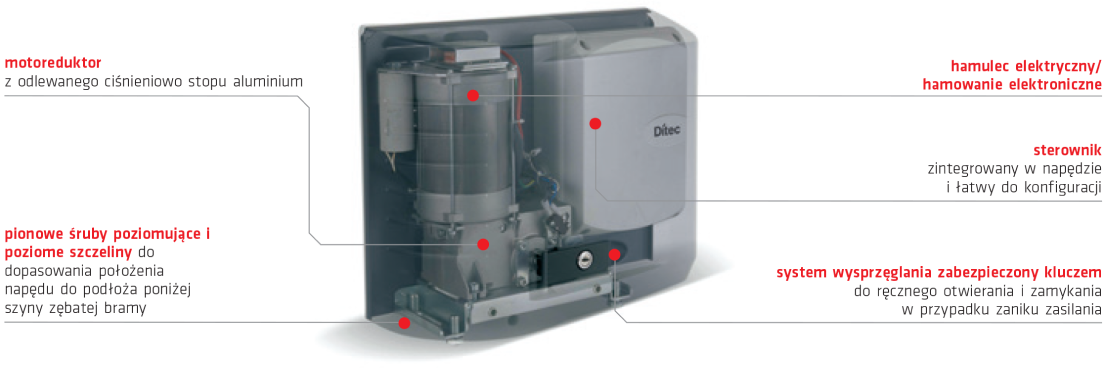

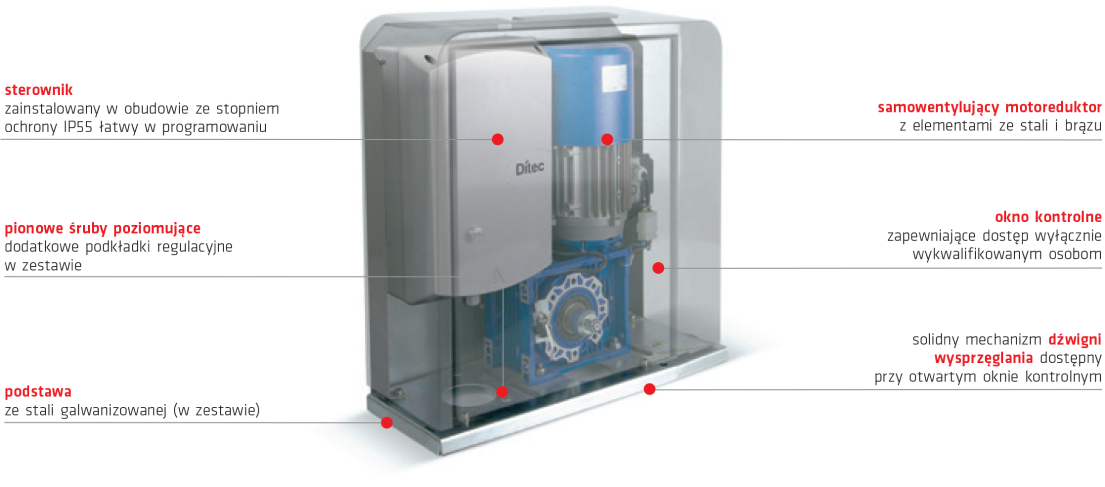

stalowa przekładnia ślimakowa w CROSS 20; hartowana i regulowana z brązową koroną w modelu CROSS 35
smar odpowiedni do temperatur -35°C do +55°C dla CROSS 18 i CROSS 20 i kąpiel olejowa dla CROSS 35
samohamowny silnik przekładniowy, aby uniknąć konieczności stosowania zamków elektromechanicznych
elektryczny hamulec i elektroniczne sprzęgło gwarantujące samohamowność i precyzyjne punkty zatrzymania dla CROSS 18 i CROSS 20
Odkryj pełną gamę produktów i specyfi cznych akcesoriów Ditec na www.ditec-pl.com
| CROSS 18EP | CROSS 18VEP | CROSS 20VEI | CROSS 35VEI | |
|---|---|---|---|---|
| Napęd elektroniczny | dla bram przesuwnych do 1800 kg | dla bram przesuwnych do 1800 kg | dla bram przesuwnych do 2000 kg | dla bram przesuwnych do 3500 kg |
| Wyjście krańcówki | mechaniczne | mechaniczne | mechaniczne | mechaniczne |
| Napięcie | 1800 kg | 1800 kg | 2000 kg | 3500 kg |
| Klasa pracy | Intensywność do 350 000 cykli | Intensywność do 350 000 cykli | Intensywność do 450 000 cykli | Intensywność do 1 000 000 cykli |
| Rodzaj pracy | S2 = 60 min | S2 = 60 min | S2 = 90 min | S1 = 100% |
| Cykle/godz. * | 33 | 33 | 33 | ciągła |
| Ilość cykli | 33 | 33 | 44 | 44 |
| Zasilanie | 230V AC – 50 Hz (wersja 60 na życzenie) | 230V AC – 50 Hz (wersja 60 na życzenie) | 230V AC – 50/60 Hz | 230V AC – 50/60 Hz |
| Prąd | 3A | 3A | 3,5A | 4A |
| Maks. siła ciągu | 1800N | 1800N | 2000N | 3500N |
| Prędkość przesuwu | 0,2 m/s | 0,2 m/s | 0,2 m/s | 0,15-0,25 m/s |
| Prędkość zamykania | 0,2 m/s | 0,2 m/s | 0,2 m/s | 0,15-0,25 m/s |
| Maks. zasięg | 36 m | 36 m | 60 m | 60 m |
| System zaprogramowania | wkładka kluczem | wkładka kluczem | wkładka kluczem | wkładka kluczem |
| Temperatura pracy | -30°C ÷ +55°C | -30°C ÷ +55°C | -30°C ÷ +55°C | -30°C ÷ +55°C |
| Stopień ochrony | IP X4 | IP X4 | IP X4 | IP 55 |

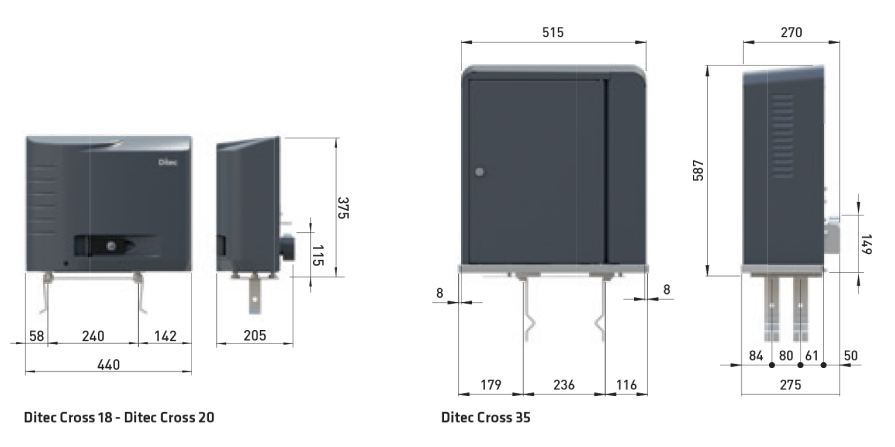

| Wymiary urządzenia (mm) | 440x205x375 | 440x205x375 | 440x205x375 | 531x275x387 |
| Pamięć zdarzeń | LCABS | LCABS | LCABS | LCU48 |
* dane orientacyjne przy bramie o długości 10 m, T=25°C i ustawieniach fabrycznych (domyślna prędkość 20 cm/s - dla innych długości skrzydła należy sprawdzić w instrukcji technicznej). CROSS20VEI osiąga prędkość 30 cm/s, a CROSS35VEI 25 cm/s (regulowaną). Za cykl uważa się czas otwarcia, po którym następuje zamknięcie
** Maks. zakres pracy bramy obliczono zakładając domyślną prędkość 20 cm/s
radiowy system transmisji sygnałów bezpieczeństwa 868 MHz dla aktywnych listew bezpieczeństwa
wtykowy do kontroli wjazdu
dla silników CROSS 18-20
